为什么要测量回路电阻

断路器是电力系统重要的电气设备，断路器导电回路接触良好是保证断路器安全运行的一个重要条件。由于接触面氧化、接触紧固不良等原因导致接触电阻增大，在大电流流过时，接触点温度升高，导电回路电阻增大，将使触头发热严重造成触头周围绝缘零件烧损，因此在预防性试验中需要定期对接触电阻测量。

根据电力设备预防性试验规程的要求和电力行业标准，各种开关设备的导电回路电阻测试，其测试电流不得小于100A。应采用直流压降法测量。目前电力系统中普遍采用常规的VOHL-100A智能回路电阻测试仪测量接触电阻，仪器采用高频开关电源技术、适用性强、操作简单、精度高。

回路电阻测试方法

注意: ①仪器面板接线柱与测试线的连接处应扭紧，不得有松动现象。

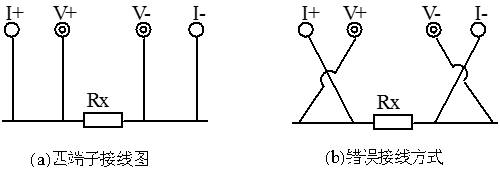

   ②按照四端子法接线，即电流线夹在被试品的外侧，电压线夹在被试品的内侧，电流与电压必须同极性。

开机后在主界面中选中“开始测试”项，点击鼠标，仪器进入测试菜单界面，如图所示。根据现场试验要求设置好仪器参数进行测量。

注意：此时电流线上有大电流流过，切不可将电流线强行拔掉，否则可能对操作人员和仪器造成伤害。
