VO160变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。
其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。
变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
       仪器主要特点
1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。
2．一次性接线，不用倒接测试线便可自动完成三相测试。
3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。
4．具有输出限流功能，适用于任意阻抗的试品。
5．不用外接调压器，便可对被测试品进行测量。
6．具有测量零序阻抗的功能。
7．具有测量电感的功能。
8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可完成操作。
9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。

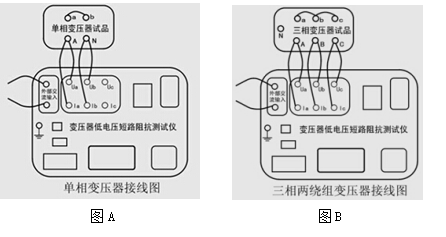

       仪器接线图


●  单相变压器的接线如图A
●  三相两绕组变压器的接线如图B
1、三相三绕组变压器的接线与选择测量位置一致。测量位置选择高-低，
则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。
2、短路线截面积不得小于10平方毫米，且接触良好，否则影响测试数据的精度。
3.使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。


单相测试 UAN：      V     IAN：     A ZK%:       %     △ZK%:    % Frq:       Hz    LAN:      mH               提示： Ent启动，  Esc退出



     备注:本设备的232串口，为定制试验车或试验台配合通讯协议时方可使用，平时不能直接电脑。
