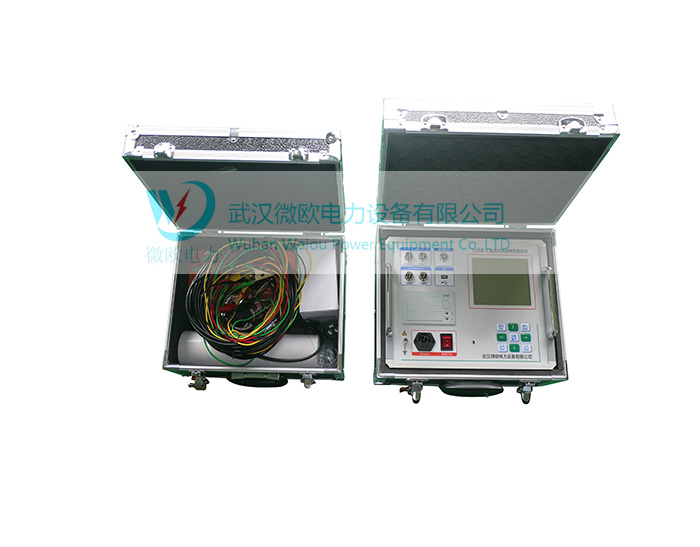

断路器测试仪步骤（VOGK-6高压开关动特性测试仪

时间: 2019-08-19 15:07 点击: 次

断路器动作时间测试。将断路器机械特性测试仪的合闸、分闸控制线分别接入断路器的二次控制线中，用试验接线将断路器一次各断口的引线接入断路器机械特性测试仪的时间通道。测试步骤如下:

1）将可调直流电源调至断路器额定操作电压，通过控制断路器机械特性测试仪，在额定操作电压及额定机构压力下对断路器进行合闸、分闸操作，测得各相合闸、分闸动作时间。

2）三相合闸时间中的最大值和最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。

3）对于一些多断口断路器，如果断路器每相存在多个断口的合闸、分闸时间，并得出同相各断口合闸、分闸的不同期。

4）如果断路器带有合闸电阻，则应同时测量合闸电阻的预先投入时间。

断路器动作速度的测试。可结合断路器动作时间测试同时进行，将测速传感器固定可靠，并将传感器运动部分牢固连接至断路器机构的速度测量运动部件上。利用断路器机械特性测试仪进行断路器合闸、分闸操作，即得测试结果
