一、概述

本产品是根据国家DL∕T 1397.2-2014 电力直流电源系统用测试设备通用技术条件 第2部分：蓄电池容量放电测试仪 有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。

适用于变电站、换流站、发电厂及其他电力工程、直流电源中，为直流电源设备配备的电池组容量进行现场检验。

本台仪器设备是针对整组220V蓄电池组系列测试，不同规格参数型号对整组要求不同，具体根据实际购买仪表为准。单体电池电压为1.2V-12V的铅酸蓄电池组进行测试的专用仪器。仪器采用当前先进的测试技术原理，本设备放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。

产品别称：蓄电池组放电测试仪、电池组容量测试仪、蓄电池组容量快测仪等。

二、性能特点

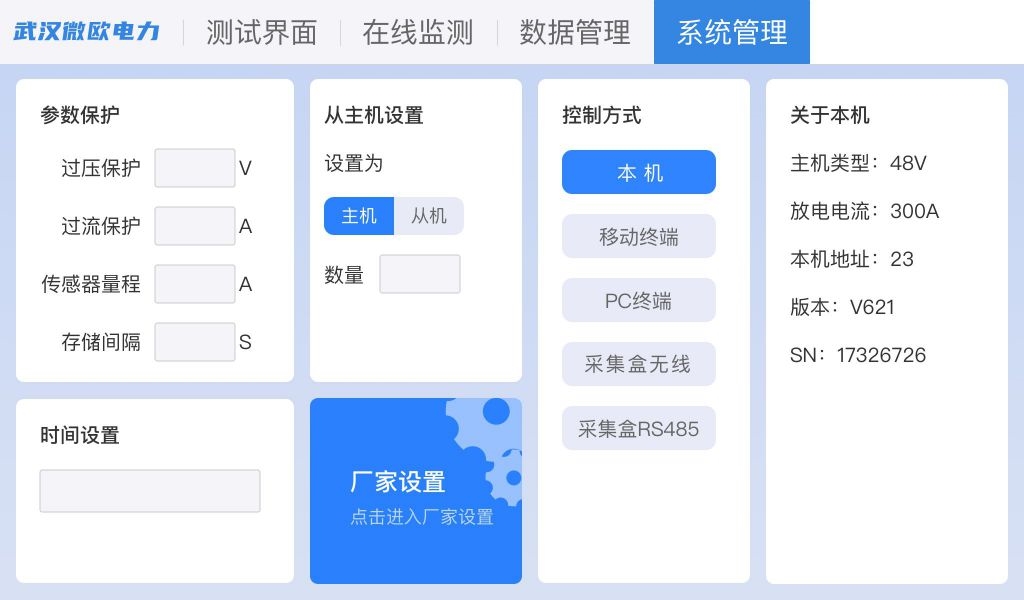

1 大屏幕：仪器采用7寸高清1024*600电容触摸屏操作，直接使用手指即可操作界面。

2 储存：存储数据方式有内部存储和外部U盘存储方式，自行选择。

3 保护功能：具有过压、过流、过热、欠压等保护功能。

4 在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测。

5 放电测试功能：在电池组脱离系统后利用本假负载进行恒流或恒功率放电，设置当前电池组类型、单体类型、整体节数、容量、放电电流，终止设置 整组下限、单体下限、时间、放出容量等参数，测试仪便自动执行放电功能，并实时显示实时电压、放电实时电流、电池已放容量、单节电池电压、已放电时间等数据；

6实时保护：在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时，测试仪自动终止测试，以便对电池进行保护。

7抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

8使用寿命长：全部采用高精度PTC电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

9携带方便：体积小、重量轻。测试仪采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。

10上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

11 高级选配：无线手机APP控制，无线PC控制，微型打印机。
