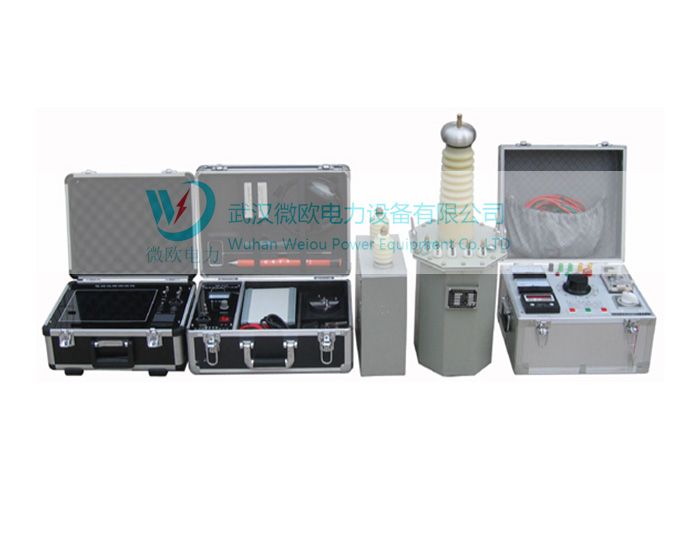

VO5400电力电缆故障综合测试仪
VO5400电力电缆故障综合测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
VO5400型电力电缆故障综合测试仪是我公司便携式智能电缆故障检测仪器，本仪器由智能工业触摸屏一体化电脑、USB接口的数据采集器、聚合物电池及充电适配器和附件等组成。仪器体积小、重量轻、使用简单、携带方便。
扫一扫咨询 凡购买本产品的全国用户均可享受免费技术指导。
本产品三月包换、软件免费升级、终生维修服务。
产品简介
VO5400电力电缆故障综合测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
1、测距范围: 4m～40Km
VO5400电力电缆故障综合测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
VO5400型电力电缆故障综合测试仪是我公司精心设计和制造的便携式智能电缆故障检测仪器，本仪器由高智能工业触摸屏一体化电脑、USB接口的数据采集器、高能聚合物电池及充电适配器和附件等组成。仪器体积小、重量轻、使用简单、携带方便。
本仪器人机界面友好、菜单设计新颖直观、参数处理恰到好处，的黑色背景，使仪器可工作于较强的光照环境。给使用本仪器的用户带来清澈明晰感觉。各种参数的设置、仪器工作状态的显示、测试波形的压缩扩展和存储调出、波形位移、同屏对比等各种功能的操作均可通过触摸操作完成。采集数据可信度高，波形显示清晰易辩，回波拐点明显，特别容易判读故障距离。特别要提到的是，本仪器抗电磁干扰的能力特强。特殊的电路设计使仪器在数万伏冲击高压的测试环境中不会发生死机现象。VO5400型电力电缆故障检测仪具有测试准确、智能化程度高、适应面广、性能稳定等显著特点。
产品特点
1、可测试各种型号35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
2、具有多种测试方法，如低压脉冲法、冲击高压电流取样法、直流高压闪络法、多次脉冲法等。
3、仪器采用高能聚合物可充电电池供电，采样板接口为USB型直接用微电脑电源。再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离，抗干扰能力强，同时保证了测试可靠性和人机的安全。
4、前置采样测量单元采用先进的信号处理技术，全汉化屏幕显示，测试波形特征清晰易辩，使得电缆故障分析更容易掌握。
5、采用Wince操作系统软件，更具人性化设计，操作简便。
6、公司开展的网上服务业务更加方便用户，只要您将测试波形通过E-mail发给我们，您在当天即可得到专家的分析和指导。公司定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您，使您很快也会成为电缆故障测试。
7、双轨迹同屏对比数据处理技术，有利于您进行波形的对比分析。
技术参数1、测距范围: 4m～40Km
2、测距精度: 测量范围小于1Km时测量误差不大于1m
3、测量范围大于1Km时测量相对误差不大于0.5%
4、脉冲幅度: 在50Ω时不小于250V。
5、脉冲宽度: 0.2μs、2μs、4μs三种。
6、采样频率: 48MHz、24MHz、12MHz、6MHz。
7、系统测量误差：主机测量结果再配合数显同步定点仪测量，系统误差为10cm。
8、读数分辨率: V/2f V 电波在电缆中的传播速度（m/μs） f 采样频率（MHz）。比如油浸纸电缆的传播速度为V=160m/μs，用f=40MHz采样， 则读数分辨率为
160/（2×40）＝2m
9、预置了5种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；矿用橡套电缆：100m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）。
10、对于其它非动力电缆，可以在输入电缆的已知全长后测出电波在该电缆中的传播速度。
11、采样方式：电流取样法。
12、供电电源：工频或机内聚合物可充电电池。
13、工频：交流电220V±10%、频率50Hz±5%，仪器可正常工作24小时以上。
14、机内电池：电池充满电后，仪器可连续工作4小时左右。
15、工作温度：-10ºC～50ºC
16、主机体积： 330×230×150mm，重量：3
