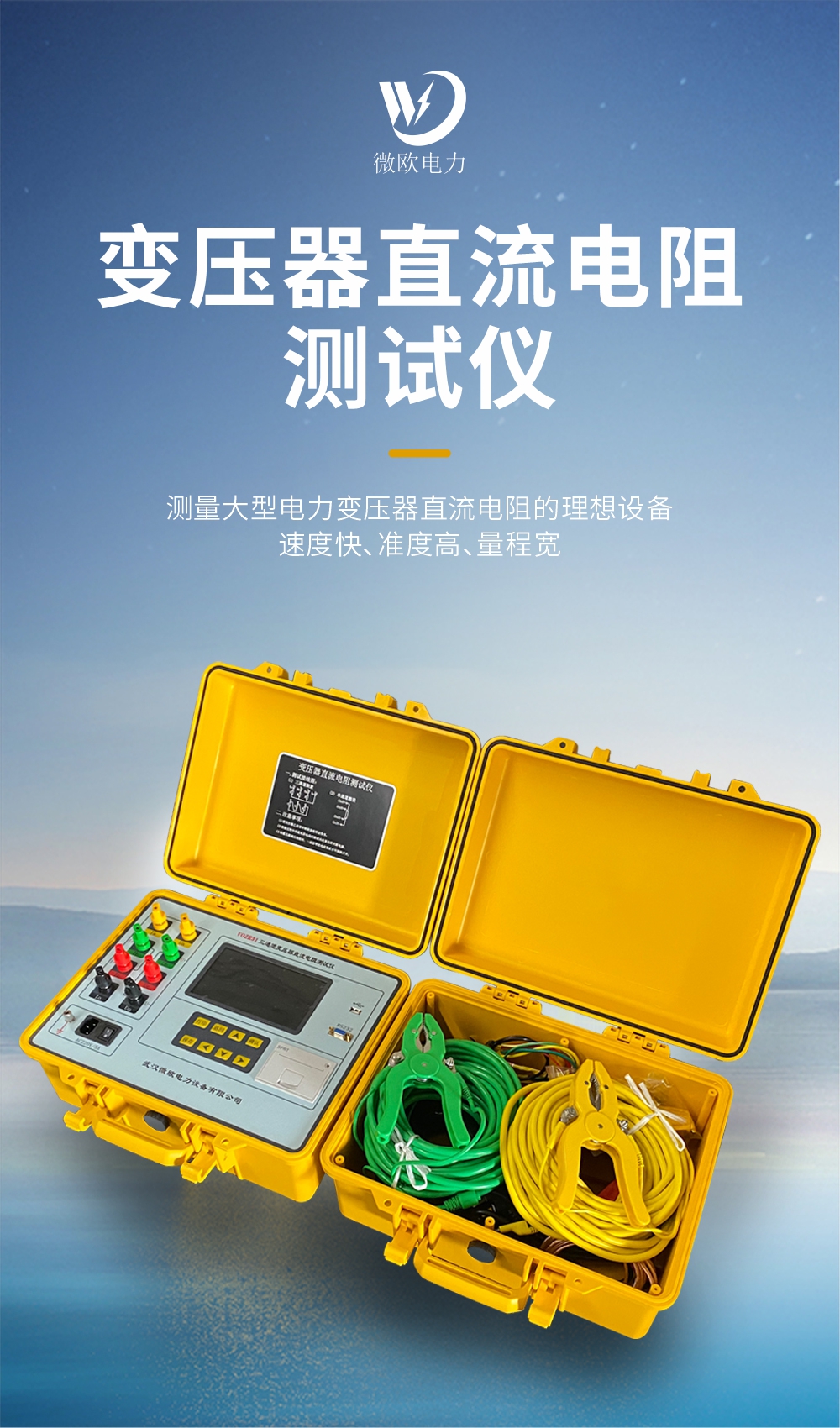

VOZR-10A变压器直流电阻测试仪
       变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后,必不可少的试验项目。在通常情况下,用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况,缩短测量时间以及减轻测试人员的工作负担,本公司开发了直流电阻快速测试仪(以下简称直阻仪)。它采用全新电源技术,具有性能稳定,测量迅速、体积小巧、使用方便、测量精度高,数据重复性好等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。

在线技术凡购买本产品的全国用户均可享受免费技术指导。
本产品三月包换、软件免费升级、终生维修服务。

厂家服务电话:(027) 8336 6620   17607183500
VOZR系列变压器直流电阻主要用于大中型变压器、发动机、电动机等直流电阻的测量,仪器设置多电流档位,满足多种测量需求。
产品特点
     VOZR-10A变压器直流电阻测试仪又名变压器直流电阻测试仪、直流电阻快速测试仪、接地导通测试仪,采用微处理机技术,四线法测试,安全精密可靠。主要用于测量变压器绕组的电阻、互感器绕阻电阻、接地引下线导通测试、电缆的导线电阻、开关、接插件、继电器的接触电阻、线圈、电动机、以及设备外壳、避雷带、地梁、构造、机柜、钢筋、水管、窗户、护栏、散热器、流水线等对象的金属构件之间联结电阻测试。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

     VOZR-10A变压器直流电阻测试仪由主机、监控软件、测试线、通讯线等组成。主机手持便携式设计便于现场应用、具有充电功能无需现场找电、全彩大屏LCD显示,一目了然,触屏操作方便易用,端口防过载功能。大容量存储500组数据,电阻测量范围:10.0uΩ-50.00KΩ,测量精度:0.2%。上位机软件具有历史数据读取、查阅、保存、报表等功能。

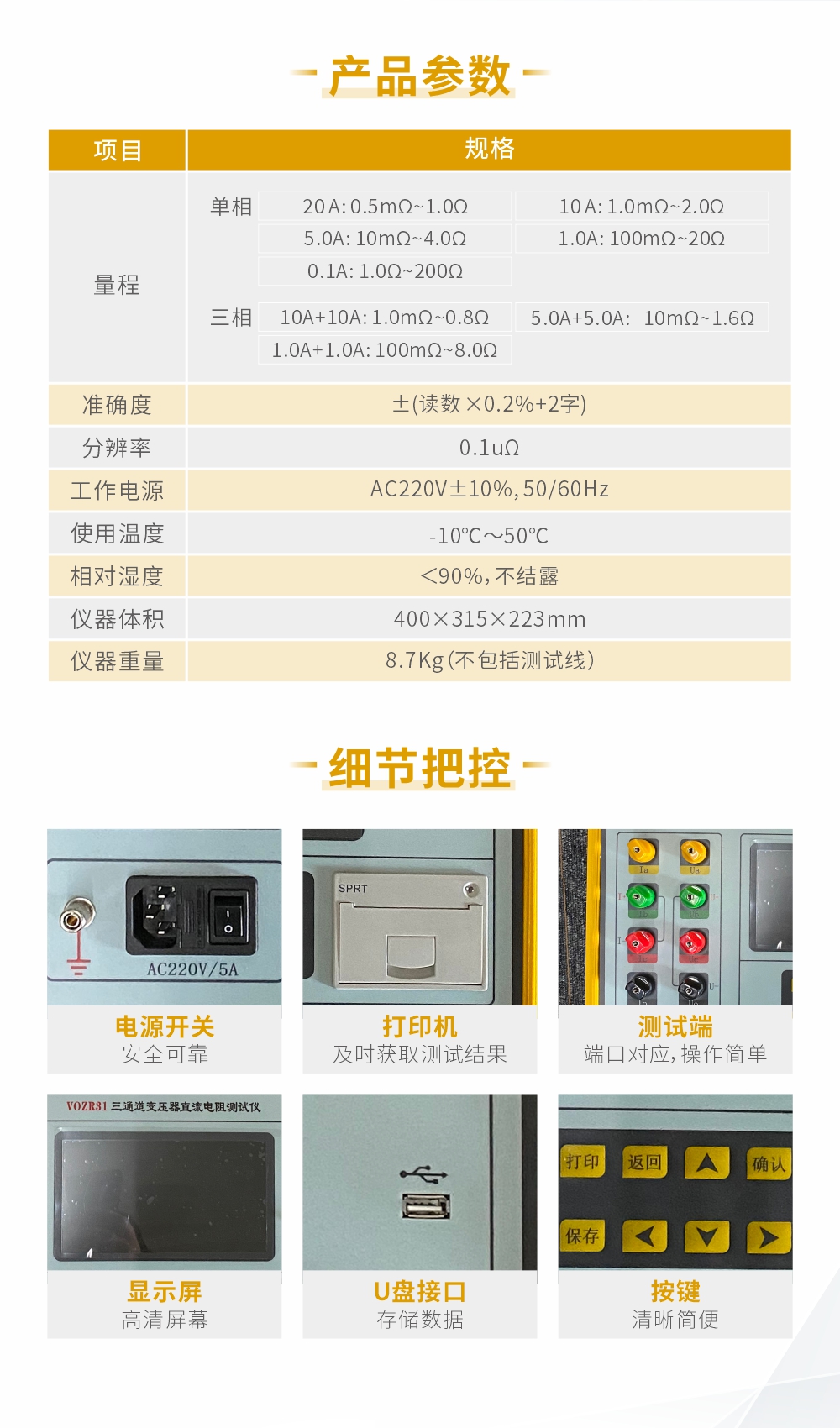

技术规格

     主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电缆的导线电阻,开关、接插件、继电器的接触电阻、线圈、电动机、变压器绕组的电阻以及金属铆接电阻,金属构件之间联结电阻测试,低值电阻测试,接触电阻测试等。
电阻量程 10.0uΩ-50.00KΩ
   0.1 uΩ
     0.2%FS
检测方法 四线法测试
测试电流 10A、5A、1A、0.1A、10mA、1mA
最大短路电流 10A
过载保护
自动放电
     DC12.6V 2500mAh大容量锂电池
充电功能
     有,适合昏暗场所使用
显示模式 全彩LCD显示
触屏操作
LCD尺寸 长宽:108 mm×65mm
仪表尺寸 长宽高:240 mm×188 mm×85mm
测试线长 5米,红色、黑色各1条
USB接口 具有USB接口
  线 USB通讯线1条
数据存储 500组,“MEM”存储指示,显示“FULL”符号表示存储已满
数据查阅 数据查阅功能:“MR”符号显示
溢出显示 超量程溢出功能:“OL”符号显示
电池电压 电池电量实时显示,提示电池电压低时需要及时充电
自动关机 仪表无操作约15分钟后关机
     待机: 约120mA (20%亮度)
测量:27W Max
     仪表:1100g(含电池)
测试线:850g
工作温湿度 -10℃~50℃;70%rh以下
存放温湿度 -20℃~60℃;70%rh以下
绝缘电阻 10MΩ以上(电路与外壳之间500V)
     AC 3700V/rms(电路与外壳之间)
电磁特性 IEC61010-4-3,无线频率电磁场≤1V/m
适合安规 IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》
