产品简介

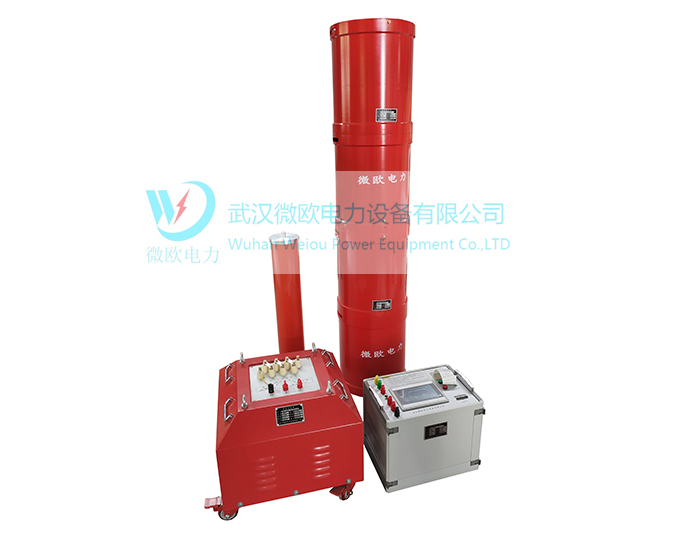

       VOXZ变频串联谐振耐压试验装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。串联谐振试验，变频串联谐振装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
产品特点
   1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
   2、整个装置单件重量很轻，便于现场使用。
   3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
       工作模式为：全自动模式、手动模式、自动调谐手动升压模式.
   4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
   5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
   6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
产品参数（更多其它规格请咨询）

规格	产品配置
型号	激励变压器规格（kVA/kV/kg）	变频电源	电抗器	电容分压器
		(kW)	(kVA/kV/H-kg）	（kV/pF）
44/22	3kVA/1.5kV/	5.5kW/220/380V	单节（共两节）22kVA/22kV/	30kV/3000pF
	0.4kV-35kg		110H-30kg
88/22/44	6kVA/1.5/3kV/	5.5kW/220/380V	单节（共两节）44kVA/22kV/	50kV/2500pF
	0.4kV-58kg		55H-48kg
132/22	6kVA/1kV/	5.5kW/220/380V	单节（共三节）	30kV/3000pF
	0.4kV-55kg		44kVA/22kV/
			55H-48kg
176/22	7.5kVA/1kV/	7.5kW/220/380V	单节（共四节）	30kV/3000pF
	0.4kV-60kg		44kVA/22kV/
			55H-48kg
264/22	12kVA/1kV/	11kW/220/380V	单节（共六节）44kVA/22kV/	30kV/3000pF
	0.4kV-68kg		55H-48kg
			120H-55kg
135/54	7.5kVA/1.5/3kV/	5.5kW/220/380V	单节（共四节）	60kV/2500pF
	0.4kV-65kg		33.75kVA/27kV/
			100H-60kg
108/108	6kVA/1.5/3/6kV	5.5kW/220/380V	单节（共四节）27kVA/27kV/	100kV/1000pF
	/0.4kV-60kg		110H-53kg
135/108	7.5kVA/1.5/3/6kV/0.4kV-60kg	7.5kW/220/380V	单节（共四节）33.75kVA/27kV/	100kV/1000pF
			100H-60kg
162/108	10kVA/1.5/3/6kV/0.4kV-75kg	11kW/220/380V	单节（共四节）	100kV/1000pF
			40.5kVA/27kV/
			80H-75kg
216/108	11kVA/1.5/3/6kV/0.4kV-75kg	11kW/220/380V	单节（共四节）	100kV/1000pF
			54kVA/27kV/
			68H-80kg
270/54	15kVA/1.5/3kV/	15kW/220/380V	单节（共四节）67.5kVA/27kV/	60kV/2500pF
	0.4kV-95kg		50H-90kg
270/108	15kVA/1.5/3/6kV/0.4kV-110kg	15kW/220/380V	单节（共四节）67.5kVA/27kV/	110kV/1500pF
			50H-90kg
160/160	10kVA/2.5/5/10kV/0.4kV-75kg	11kW/220/380V	单节（共四节）	160kV/750pF
			40kVA/40kV/
			110H-65kg
200/200	12kVA/3/6/12kV/		单节（共四节）	200kV/750pF
	0.4kV-85kg		50kVA/50kV/
			100H-75kg
216/216	12kVA/3/6/12kV/		单节（共六节）	220kV/750pF
	0.4kV-85kg		36kVA/36kV/
			110H-40kg
270/270	15kVA/4/8/16kV/	15kW/220/380V	单节（共六节）	270kV/500pF
	0.4kV-115kg		45kVA/45kV/
			110H-40kg

产品特点

VOXZ75KVA 75KV变频串联谐振耐压试验装置
系统配置及其参数
1. 激励变压器JLB-5kVA/1.2kV/0.4kV                      1台
a) 额定容量：5kVA；
b) 输入电压：0-400V，单相；
c) 输出电压：4/8/16kV
d) 结    构：干式；
2.  变频电源VOXZ-5kW/220/380V                           1台
a) 额定输出容量：5kW
b) 工作电源： 220/380±10%V（单/三相），工频
c) 输出电压：0 –400V，单相
d) 额定输入电流：22.7A
e) 额定输出电流：12.5A
f) 电压分辨率： 0.01kV
g) 电压测量精度：1.5%
h) 频率调节范围：30 – 300Hz
i) 频率调节分辨率：≤0.1Hz
j) 频率稳定度：    0.1%
k) 运 行 时 间：额定容量下连续60min
l) 额定容量下连续运行60min元器件最高温度≤65K;
m) 噪 声 水 平：≤50dB
n) 可实现以下功能：
1）变频电源的放置为纵向和横向，特别适合现场操作及观察；
2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；
3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；
5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；
6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；
7）数据存储功能：试验结果保存（手动保存）、打印、上传、回查等。
① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；
② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）
8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；
9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；
10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；
3.  高压电抗器VODK-25kVA/25kV                      3节
a) 额定容量：25kVA；
b) 额定电压：25kV；
c) 额定电流：1A；
d) 品质因素：Q≥30 (f=45Hz)；
e) 结    构：干式；
4.  电容分压器FRC-75kV/1500pF                       1套
a) 额定电压：75kV；
b) 高压电容量：1500pF
c) 介质损耗：tgσ≤0.5%；
d) 分 压 比：3000：1
e) 测量精度：有效值1.5级;

配置设备一览表

序号	设  备  名  称	型  号  及  规  格	单位	数量	备注
1	激励变压器	VOJLB-5kVA/1.2kV/0.4kV	台	1
2	变频电源	VOBP-5kW/220/380V	台	1
3	高压电抗器	VODK-25kVA/25kV	台	3
4	电容分压器	FRC-75kV/1500pF	套	1
5	绝缘支架	尺寸360mm×1000mm/360mm×150mm	套	1
