产品简介

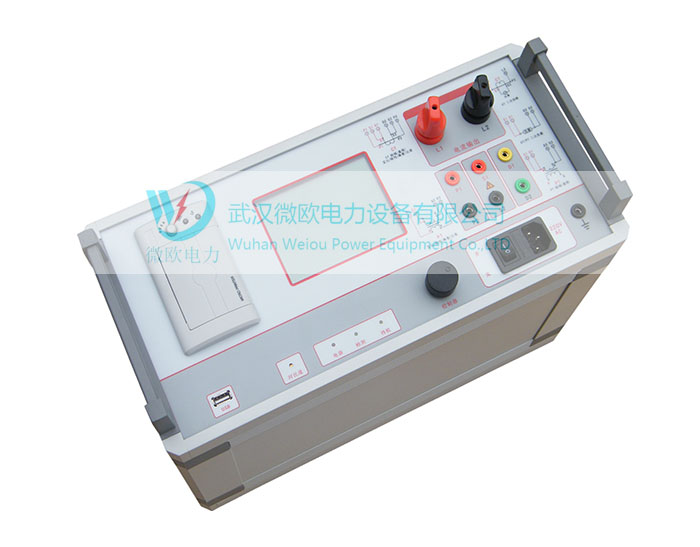

VOBP3变频式互感器综合测试仪，是用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
 支持检测CT和PT（保护类、测量类、TP 类）稳态和瞬时等参数， 满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求， 采用先进的电源技术，励磁电压高达30KV.单机具有0～200A大电流输出，可方便检查互感器二次回路通道状态的完整性，单机即可完成所有检测项目.测试简单方便，一键完成CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式。自带微型快速打印机、可直接现场打印测试结果.采用智能控制器，操作简单.大屏幕液晶，图形化显示接口.按规程自动给出（励磁）拐点值.自动给出5%和10%误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便＜10Kg，利于现场测试.

CT（保护类、计量类、TP 类）	PT
• 伏安特性曲线（励磁特性）	• 伏安特性曲线（励磁特性）
• 自动给出拐点值	• 变比测量
• 自动给出5%和10%的误差曲线	• 极性判断
• 变比测量	• 二次绕组电阻测量
• 比差测量	• 二次实际负荷测量
• 相位测量（角差）	• 铁心退磁
• 极性判断
• 二次绕组电阻测量
• 二次实际负荷测量
• 一次通流试验（二次回路检查）
• 铁心退磁
• 剩磁系数(Kr)
• 准确限值系数（ALF）
• 二次时间常数(Ts)
• 励磁电感（LU）
• 暂态面积系数（Ktd）
• 峰瞬误差 （Er）



产品别称
变频式互感器特性测试仪，CT测试仪，互感器综合测试仪

技术参数

项    目		参    数
工作电源		AC220V±10% 、50Hz
设备输出		0～220Vrms， 5Arms（20A峰值）
输出电流		0～200A
等效励磁电压		30KV
二次绕组 直阻测量	范围	0.1～300Ω
	精度	±0.5%、分辨率0.1
二次实际 负荷测量	范围	5～1000VA
	精度	±0.5%
CT/PT比差测量	精度	±4min
CT/PT角差测量	精度	±0.05%
CT 变比测量	范围	1-10000
	精度	±0.5%
PT 变比测量	范围	1-10000
	精度	±0.1%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤2000m
尺寸、重量		尺寸：380mm × 240mm × 180mm ，重量：≤12Kg



产品特点
支持检测CT和PT（保护类、测量类、TP 类）稳态和瞬时等参数， 满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求， 采用先进的电源技术，励磁电压高达30KV.单机具有0～200A大电流输出，可方便检查互感器二次回路通道状态的完整性，单机即可完成所有检测项目.测试简单方便，一键完成CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式。自带微型快速打印机、可直接现场打印测试结果.采用智能控制器，操作简单.大屏幕液晶，图形化显示接口.按规程自动给出（励磁）拐点值.自动给出5%和10%误差曲线.可保存3000组测试资料，掉电后不丢失.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.小巧轻便＜10Kg，利于现场测试.

装箱清单

项    目		参    数
工作电源		AC220V±10% 、50Hz
设备输出		0～220Vrms， 5Arms（20A峰值）
输出电流		0～200A
等效励磁电压		30KV
二次绕组 直阻测量	范围	0.1～300Ω
	精度	±0.5%、分辨率0.1
二次实际 负荷测量	范围	5～1000VA
	精度	±0.5%
CT/PT比差测量	精度	±4min
CT/PT角差测量	精度	±0.05%
CT 变比测量	范围	1-10000
	精度	±0.5%
PT 变比测量	范围	1-10000
	精度	±0.1%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤2000m
尺寸、重量		尺寸：380mm × 240mm × 180mm ，重量：≤12Kg

售后保障

一、服务宗旨：快速，果断，准确，周到，彻底。

二、服务目标：服务质量赢得用户的满意。

三、服务项目：

 1、售前服务

（1）提供专业的技术咨询服务，帮助用户进行产品选型。一个小时内解决用户的技术问题。

（2）提供产品参数，样本，质量保证书，企业简介等资料。

（3）提供合理报价。一小时内为用户提供规范的产品报价表。

（4）提供考察接待。随时接待您的考察，并尽力为您的考察工作提供各种便利条件。

 2、售中服务

（1）采用全国统一的《工业品买卖合同》与您签订合同和技术协议。

（2）自觉遵守合同法的规定，确保合同及技术协议顺利履行。

（3）产品出厂前在测试中心进行各项性能的测试检验，向用户提供产品的检测数据试验报告。

（4）严格安合同为您提供优质产品，及时采用高效物流运输方式，确保您收到货物完好无缺。

（5）积极与使用人员沟通，尊重用户安排，为用户提供周到的技术支持。

（6）按合同的规定为您提供送检、安装、调试及培训等服务。

 3、售后服务

（1）我们将按照客户的要求提供相关的技术培训和技术资料。

（2）产品有质量问题，一个月免费免责包退包换，一年免费保修，终生维护，有合同约定的按合同约定。

（3）我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障。

（4）我们对所销售的设备1年免费维护，终生维修，长期提供备品备件，软件免费升级。
