产品简介

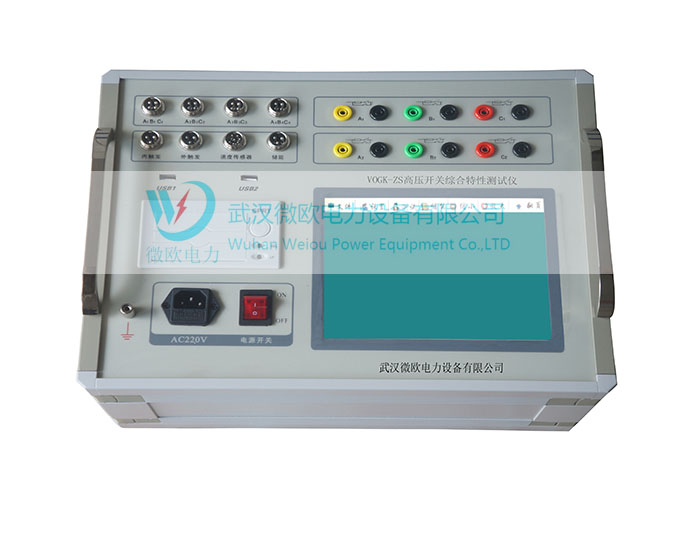

       VOGK-ZM高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。本测试仪带12路金属触头断口，6路合闸电阻，3路石墨触头（可选6路石墨)。
产品特点
1、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储1万组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、3路石墨。10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足500KV变电站内可使用。
技术参数
 1．时间测量：
              12路 固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期
              合闸（分闸）弹跳时间（弹跳次数）
              测试范围：0.01ms～20s，分辨率：0.01ms
              测试范围：20s～200s，分辨率：0.1ms
            在200ms以内准确率：(0.1%t±0.1)ms
2. 合闸电阻测量：
               6路固有分闸（合闸）时间
                 分闸（合闸）相内不同期
                 分闸（合闸）相间不同期
                 合闸电阻投入时间
   3. 测量范围：20～10KΩ分辨率0.1Ω，准确度：3%±1个字
   4.石墨触头测量：
               6路固有分闸（合闸）时间（选配）
                 分闸（合闸）相内不同期
                 分闸（合闸）相间不同期
                 测量电流：10A/30A(选配）
   5．速度测量：刚分（刚合）速度
               指定时间段（行程段或角度段）平均速度
6. 测速范围：1mm传感器 0.01～25.00m/s，
                0.1mm传感器 0.001～2.50m/s
                0.5°角度传感器 1周波/ 0.5°
7．行程测量：动触头行程（行程）
                接触行程（开距）
                过冲行程或反程（超程）
直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.
                360线传感器：360^о，分辨率:0.5^о测量范围：0-1000mm.
    8. 电流：最大电流输出为20A最小分辨率：0.01A。
   9．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
   10．内部直流电源：输出DC20～260V连续可调，输出电流：≤ 20A(短时)
   11. 隔离开关测量范围：
⑴、电压输出：DC35～260V（可调）；
               ⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12．主机体积：380×280×170mm
13．使用环境：  -20℃~+50℃
14．相对湿度：≤90%

产品特点
1、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储1万组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、3路石墨。10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足500KV变电站内可靠使用。

装箱清单
1．时间测量：
              12路 固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期
              合闸（分闸）弹跳时间（弹跳次数）
              测试范围：0.01ms～20s，分辨率：0.01ms
              测试范围：20s～200s，分辨率：0.1ms
            在200ms以内准确率：(0.1%t±0.1)ms
2. 合闸电阻测量：
               6路固有分闸（合闸）时间
                 分闸（合闸）相内不同期
                 分闸（合闸）相间不同期
                 合闸电阻投入时间
   3. 测量范围：20～10KΩ分辨率0.1Ω，准确度：3%±1个字
   4.石墨触头测量：
               6路固有分闸（合闸）时间（选配）
                 分闸（合闸）相内不同期
                 分闸（合闸）相间不同期
                 测量电流：10A/30A(选配）
   5．速度测量：刚分（刚合）速度
               指定时间段（行程段或角度段）平均速度
6. 测速范围：1mm传感器 0.01～25.00m/s，
                0.1mm传感器 0.001～2.50m/s
                0.5°角度传感器 1周波/ 0.5°
7．行程测量：动触头行程（行程）
                接触行程（开距）
                过冲行程或反程（超程）
直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.
                360线传感器：360^о，分辨率:0.5^о测量范围：0-1000mm.
    8. 电流：最大电流输出为20A最小分辨率：0.01A。
   9．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
   10．内部直流电源：输出DC20～260V连续可调，输出电流：≤ 20A(短时)
   11. 隔离开关测量范围：
⑴、电压输出：DC35～260V（可调）；
               ⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12．主机体积：380×280×170mm
13．使用环境：  -20℃~+50℃
14．相对湿度：≤90%

售后保障

一、服务宗旨：快速，果断，准确，周到，彻底。

二、服务目标：服务质量赢得用户的满意。

三、服务项目：

 1、售前服务

（1）提供专业的技术咨询服务，帮助用户进行产品选型。一个小时内解决用户的技术问题。

（2）提供产品参数，样本，质量保证书，企业简介等资料。

（3）提供合理报价。一小时内为用户提供规范的产品报价表。

（4）提供考察接待。随时接待您的考察，并尽力为您的考察工作提供各种便利条件。

 2、售中服务

（1）采用全国统一的《工业品买卖合同》与您签订合同和技术协议。

（2）自觉遵守合同法的规定，确保合同及技术协议顺利履行。

（3）产品出厂前在测试中心进行各项性能的测试检验，向用户提供产品的检测数据试验报告。

（4）严格安合同为您提供优质产品，及时采用高效物流运输方式，确保您收到货物完好无缺。

（5）积极与使用人员沟通，尊重用户安排，为用户提供周到的技术支持。

（6）按合同的规定为您提供送检、安装、调试及培训等服务。

 3、售后服务

（1）我们将按照客户的要求提供相关的技术培训和技术资料。

（2）产品有质量问题，一个月免费免责包退包换，一年免费保修，终生维护，有合同约定的按合同约定。

（3）我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障。

（4）我们对所销售的设备1年免费维护，终生维修，长期提供备品备件，软件免费升级。
